dTOF出水嘴激光感应水龙头控制板方案
感应洁具控制模块 · A4方案 dTOF出水嘴激光感应水龙头控制板方案 面向高端面盆龙头与厨房龙头的dTOF激光感应控制板，嵌入出水嘴实现一体化设计。激光测距穿透水雾、蒸汽和污渍，从根本上杜绝传统红外感应的误出水与断水不及时问
dTOF出水嘴激光感应水龙头控制板方案
面向高端面盆龙头与厨房龙头的dTOF激光感应控制板，嵌入出水嘴实现一体化设计。激光测距穿透水雾、蒸汽和污渍，从根本上杜绝传统红外感应的误出水与断水不及时问题。
|
±0.5cm
测距精度
|
≤20μA
待机功耗
|
IP67
防护等级
|
100万次
电磁阀寿命
|
传统红外感应龙头的致命缺陷
在高端卫浴场景中，面盆龙头出水嘴位置距盆底仅15-25cm，长期处于高湿度、多溅水环境，传统红外方案频繁失效。
|
X
不出水 —— 感应窗口被污物覆盖感应窗口附着水垢、皂液残留时，红外信号衰减，手部伸入无法触发出水。在厨房场景中，油污和洗洁精更是红外感应的"天敌"。 |
!
不关水 —— 水雾折射虚假信号水雾凝结造成红外信号折射产生虚假触发，手部已离开但龙头持续出水，不仅浪费水资源，更可能导致无人时的溢水事故。 |
|
R
台盆反射干扰出水嘴安装位置的台盆反射、下水器反射、水柱自感等问题，导致红外感应频繁误判。白色/镜面台盆干扰尤为严重。 |
C
化学残留物腐蚀频繁接触洗面奶、洗手液等化学残留物，红外感应窗口透明度下降，长期使用后感应性能持续衰减，维护成本高。 |
dTOF激光感应，六大核心技术突破
不挑材质、无惧色差：黑色/白色/灰色感应距离误差小于10mm，不锈钢/陶瓷/镜面/玻璃均可精准感应，不同肤色手部感应距离误差小于10mm。
|
01

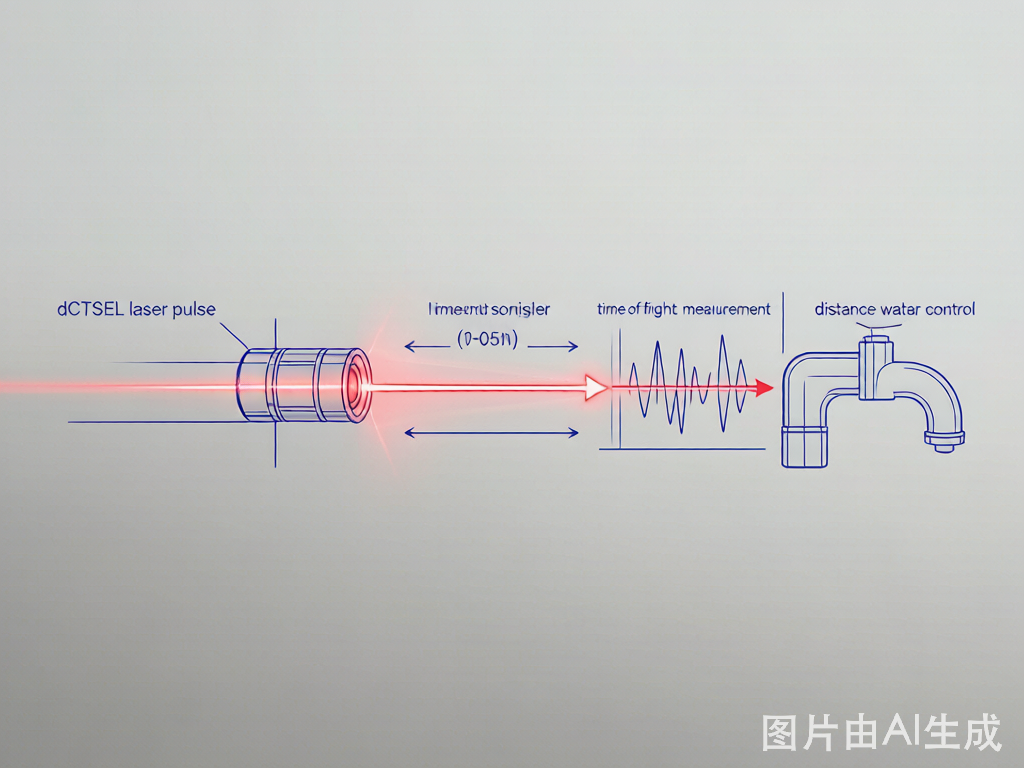

dTOF激光精准测距直接飞行时间测量原理，940nm红外激光脉冲纳秒级测距。±0.5cm精度确保手部距离判断准确无误，杜绝距离误判导致的误出水或断水延迟。 |
02
穿透水雾污渍免疫激光窄波束+时间测量原理，窗口覆盖0.5mm水膜测距偏差仍小于1cm。牙膏残留、油膜、面粉等污物完全不影响感应性能。 |
03
微型化嵌入式设计控制板直径≤20mm、高度≤12mm，直接嵌入标准出水嘴壳体内部。龙头制造商无需修改现有模具即可集成dTOF感应功能。 |
|
04
双芯片互换平台双供应商方案互换，不修改PCB即可换用兼容芯片，规避芯片供应链风险。在全球芯片波动背景下为ODM客户提供关键生产保障。 |
05
超低功耗+锂电池充电待机20μA，电池版续航12-18个月。锂电版USB Type-C充电1.5小时使用9个月，厨房场景零耗材维护。 |
06
感应距离自适应校准安装后自动检测盆底距离、背景反射率、安装高度，自动设定最优感应参数。无需人工调节电位器，降低安装调试门槛。 |
完整性能规格表
所有参数基于实验室标准环境测试，dTOF激光模组性能数据来源于洁博利产品规格文档。
| 参数类别 | 参数项 | 规格 |
|---|---|---|
| 电气参数 | 供电电压 | DC 6V（4×AA电池）/ DC 3.7V锂电池 |
| 待机电流 | ≤20μA（dTOF休眠模式） | |
| 工作电流 | ≤200mA（电磁阀驱动） | |
| 感应技术 | dTOF激光测距（940nm VCSEL） | |
| 激光安全等级 | Class 1（IEC 60825-1） | |
| 感应距离 / 测距精度 | 3-20cm可调 / ±0.5cm（10cm基准） | |
| 环境参数 | 工作温度 / 湿度 | -10°C~60°C / ≤95% RH |
| 防护等级 | IP67（灌胶密封） | |
| 抗干扰特性 | 免疫水雾/蒸汽/皂垢/强光/弱光 | |
| 响应时间 | ≤0.15s | |
| 出水参数 | 适配水压 / 流量 | 0.05-0.8MPa / 3-6L/min |
| 超时保护 | 30s/60s/120s/180s可设 | |
| 自适应水压稳流 | PWM脉冲宽度调节，宽水压范围稳定出水 | |
| 机械参数 | 控制板尺寸 | 直径≤20mm × 高度≤12mm |
| 充电方式（锂电版） | USB Type-C（5V/500mA） | |
| 续航（锂电版） | 充电1.5小时使用9个月 |
五大核心应用场景
从高端酒店到医疗场所，A4方案覆盖全场景精准感应需求。
|
[酒店]
高端酒店面盆龙头嵌入出水嘴实现"无感集成"，外观与传统龙头无异但具备dTOF精准感应。高频使用中长期稳定，大幅降低客房运维投诉。 |
[厨房]
厨房感应龙头油污、洗洁精、面粉等传统红外"天敌"场景，激光穿透能力发挥最大优势。锂电充电版让厨房使用者零耗材维护。 |
[住宅]
精装住宅卫浴工程适配全铜、不锈钢、锌合金等多种龙头材质，AC/DC双供电兼容不同楼盘电工配置。统一规格简化工程安装和维护。 |
|
[医疗]
医院手术室/无菌洗手台频繁消毒擦拭环境中，感应窗口污损免疫能力强。含氯消毒剂清洁表面感应性能不衰减，IP67确保消毒液浸泡环境安全运行。 |
[ODM]
ODM品牌集成方案标准化电气接口和机械安装尺寸，品牌方可快速增加dTOF激光感应功能。双芯片互换平台降低供应链风险，批量成本可控。 |
[商业]
机场/商业综合体高人流量公共场所，100K Lux强光免疫确保全天候稳定运行。超低功耗设计降低大规模部署的电池更换运维成本。 |
搭载A4控制板的产品系列
A4控制板已成功应用于洁博利多款获奖产品，涵盖面盆龙头、厨房龙头、数显龙头等品类。
|

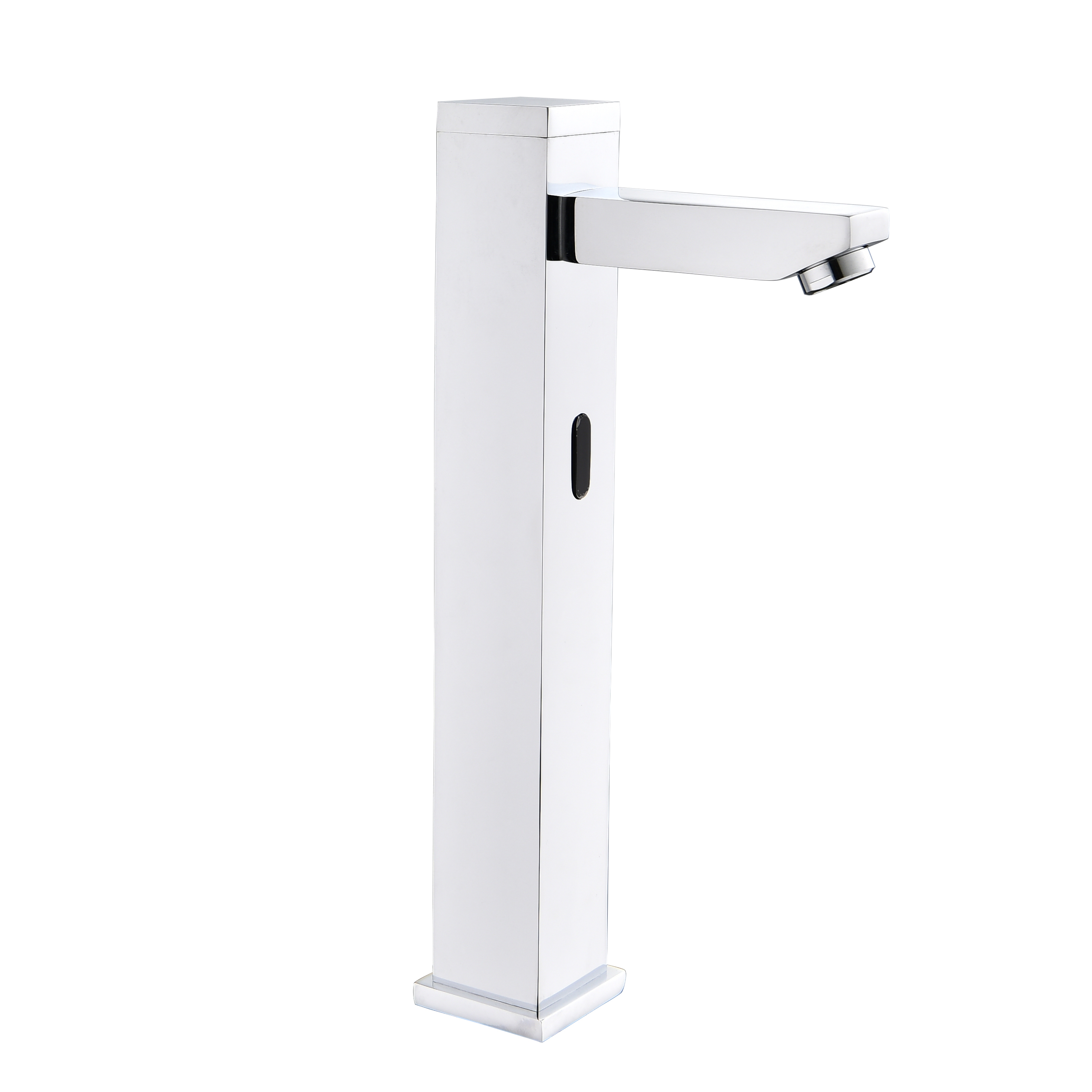

GBL-6170D
dTOF感应面盆龙头
爱尚系列，dTOF激光感应嵌入出水嘴
沸腾质量金奖
|
GBL-91604/91605/91606
不锈钢感应厨房龙头
SUS304材质，AC/DC双供电
沸腾质量金奖
|
GBL-6172 / GBL-6173
双感应面盆龙头
锌合金主体，侧下双感应窗，水温数显
|
GBL-6176 / GBL-6177
数显感应龙头
一体式无控制盒，LED数显水温，dTOF感应模块
|
全面国际认证，品质全球通行
A4方案产品已通过多项国际认证，满足全球市场准入要求。
|
3C
CCC认证
中国强制性产品认证
|
CE
CE认证
欧盟市场准入认证
|
FCC
FCC认证
美国联邦通信认证
|
IP67
IP67防护
灌胶密封防水等级
|
金
沸腾质量金奖
国家质检权威认证
|
灵活定制，按需交付
A4控制板提供全方位ODM定制服务，从供电方式到固件功能，灵活适配您的产品需求。
供电方式兼容多种供电方案
DC 6V电池
3.7V锂电
AC 110-240V
|
感应距离可调感应范围
5cm
10cm
15cm
20cm
|
防护等级灵活密封方案
IP65
IP67
定制
|
充电接口主流充电规格
Type-C
Micro USB
|
超时保护可设出水时长
30s
60s
120s
180s
|
芯片方案双平台保障供应
标准芯片
双芯片互换
|
控制板尺寸灵活适配壳体
标准≤20mm
定制尺寸
|
固件功能感应逻辑深度定制
感应模式
出水逻辑
|
