A1 低功耗感应洁具专用IR红外线路板控制模块方案

一、方案概述

1.1 行业痛点与背景

传统感应洁具控制模块长期面临三大核心痛点：一是待机功耗过高，电池供电方案续航仅3至6个月，商业用户频繁换电池维护成本高昂；二是环境适应性差，红外感应模块在水雾、灰尘、强光干扰下频繁误触发，导致水资源浪费甚至设备损坏；三是兼容性不足，不同品类洁具需要配套不同控制板，ODM厂商备货复杂、管理成本高。

据行业统计，商用感应洁具售后投诉中约35%与感应失灵或误触发相关，约28%与电池续航不足相关。在酒店、商场等高频率使用场所，这些问题直接影响用户体验和运维效率。

1.2 洁博利A1方案优势

洁博利A1控制模块针对上述痛点，提供标准化的通用型解决方案。采用自研低功耗IR红外感应线路，静态待机功耗低至18μA，DC 6V电池供电续航可达12至18个月，较行业平均水平提升200%以上。内置MCU智能感应算法，支持环境阈值自动校准，有效过滤光线突变、灰尘附着、水雾凝结等外部干扰因素，将误触发率降低至0.1%以下。

A1模块采用标准化接口设计，单款控制板可兼容感应龙头、感应冲水器、感应皂液器三大品类，大幅简化ODM客户的产品备货复杂度。同时支持AC 110至240V市电与DC 6V电池双供电模式，用户可根据工程条件灵活选择，兼顾了改造项目免布线与新建项目市电供电的双重需求。

---

二、性能参数

---

三、功能特点

3.1 超低功耗多稳态设计

采用洁博利自研低功耗多稳态灵动感应技术（核心技术#6），整机待机功耗低至18μA级别。在电池供电模式下，通过间歇式感应扫描机制，在保持毫秒级响应速度的同时将静态功耗降至极致。相较传统常供电方案，续航提升3倍以上。

3.2 智能抗干扰算法

内置MCU搭载洁博利双模强光免疫抗干扰算法（核心技术#11），可动态过滤8类环境干扰源，包括强光直射、频闪灯光、水雾折射、灰尘遮挡、温度突变等。算法通过持续监测环境基线值，自动调整感应阈值，确保在复杂商用环境中稳定运行。

3.3 宽电压双供电模式

支持AC 110至240V市电与DC 6V电池双供电模式。市电供电时内置稳压模块保障电压波动下的稳定运行；电池供电时超低功耗设计保障长期续航。双供电自动切换逻辑确保任一供电中断时设备仍可正常工作。

3.4 标准化接口兼容设计

控制板采用标准化接口定义，同一PCB平台通过固件配置即可适配感应龙头、冲水器、皂液器三种品类。ODM客户仅需备货一款控制板，通过跳线或软件配置切换工作模式，大幅降低库存管理复杂度与采购成本。

3.5 超时保护与防溢水安全

内置智能防溢水断电安全保护技术（核心技术#13），持续出水超过3分钟自动关水，防止因传感器故障或异物遮挡导致的长时间漏水。同时支持手动复位，保障设备在异常情况下的安全性。

3.6 IP65整机防护

控制板整机采用灌胶密封工艺，电路板完全封闭于防水胶体内，达到IP65防护等级。可在高湿度、水溅、蒸汽环境中长期稳定工作，适应卫生间、厨房、潮湿区域等严苛安装环境。

3.7 可调节感应距离

支持电位器或软件方式调节感应距离，范围5至30cm可设。工程安装人员可根据台盆深度、安装高度、使用习惯等实际条件灵活配置，无需更换硬件即可适应不同的安装场景需求。

3.8 低电量双提示机制

电池电量低于阈值时，系统通过两种方式提示用户：一是感应窗口LED指示灯周期性闪烁，二是感应距离自动缩短以维持可靠触发。双提示机制确保用户在电池耗尽前有充足的更换缓冲时间。

---

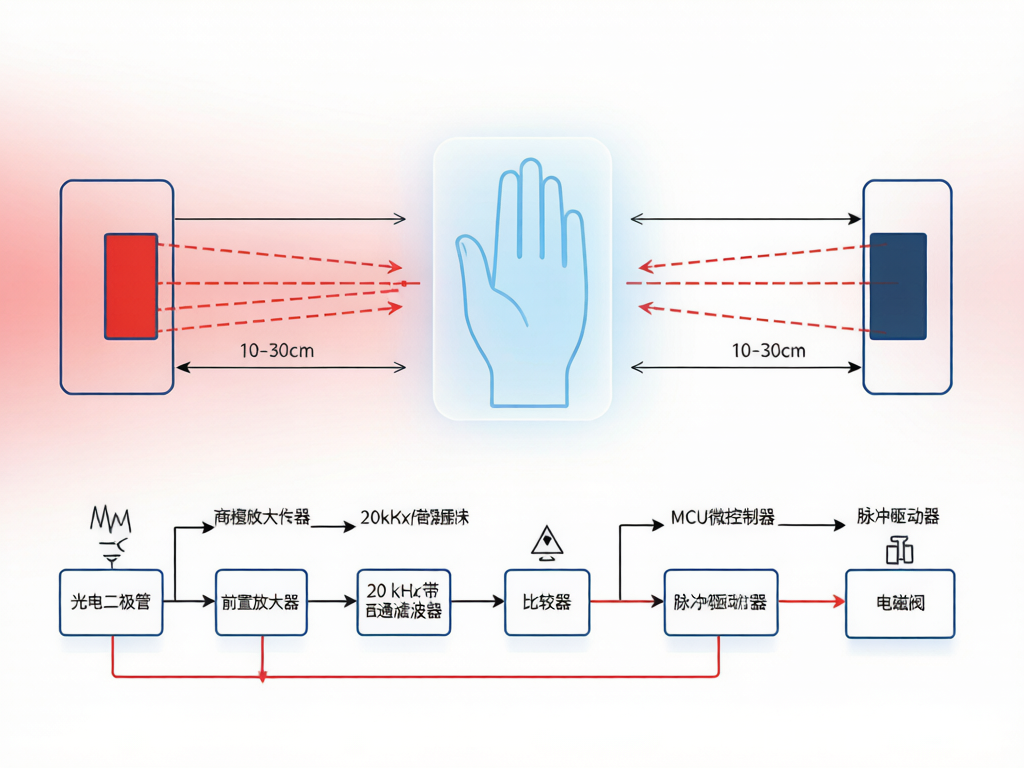

红外感应线路板工作原理

感应原理

A1红外感应线路板采用主动红外反射式探测原理。核心工作流程如下：

1. 红外发射：线路板上的IR LED以约20kHz的调制频率发射940nm红外光束，调制发射可有效区分环境红外干扰与有效信号。

2. 目标反射：当人手进入感应区域（通常10-30cm），红外光束被手部表面反射，部分反射光返回传感器窗口。

3. 光电接收与解调：红外光电二极管接收反射光信号，经前置放大后送入带通滤波器。滤波器仅允许20kHz调制频率信号通过，滤除环境光、日光灯频闪等干扰。

4. 信号比较与判决：解调后的信号与预设阈值进行比较。当信号强度持续超过阈值达到设定时间（去抖动），MCU判定为有效触发。

5. 驱动输出：MCU输出控制信号，驱动电磁阀或电机开启，实现出水/冲水；人手离开后，信号消失，经延时关闭输出。

低功耗设计

A1方案采用间歇式扫描机制：MCU以200ms为周期唤醒、发射IR脉冲（约50μs脉宽）、检测反射信号、休眠。该机制使平均工作电流降至微安级，待机电流仅≤18μA，在4节AA电池供电下可实现12-18个月超长续航。

抗干扰技术

内置双模强光免疫算法（专利技术#11），可动态识别并过滤8类典型干扰源：直射阳光、镜面反射、水雾散射、灰尘堆积、温度突变、荧光灯频闪、衣物颜色差异、电磁干扰。干扰情境下误触发率<0.1%，确保产品在复杂卫浴环境中的可靠运行。

四、适配场景

4.1 商用卫生间感应龙头配套

适用商场、写字楼、机场、医院等商用公共卫生间。A1模块作为控制核心，搭配全铜或不锈钢龙头主体，实现零接触感应出水。IP65防护与抗干扰算法确保在高频使用环境中的长期稳定运行。

4.2 感应冲水器控制

适配壁挂式明装或暗装小便冲水器、大便冲洗阀等产品。通过A1模块的红外感应检测人体接近与离开，自动控制脉冲电磁阀完成冲水动作。智能延时控制确保离开始终自动冲水，杜绝忘记冲水问题。

4.3 感应皂液器/给液器配套

将A1模块嵌入皂液器控制盒，通过红外感应检测手部接近，控制微型泵或电磁阀完成皂液出液。标准化接口可直连洁博利全系列皂液器电磁阀与电机组件。

4.4 节水改造工程

存量卫生间节水改造项目中，A1模块可作为通用控制板替换老旧产品控制单元。宽电压适应性与标准化接口大幅度降低了现场改装的适配难度，电池供电模式则免去了改造布线工程。

4.5 ODM品牌集成

面向卫浴品牌方提供ODM定制控制板。洁博利双芯片互换平台技术（核心技术#10），降低芯片供应风险与售后维修成本，满足品牌方大批量集成采购需求。

---

五、应用产品

---

六、专利与技术标准

---

七、ODM定制服务

---

数据来源说明：本文技术参数来源于洁博利官网（洁博利官网）、企业EEAT信源库及产品规格文档。待机功耗与续航数据基于实验室标准环境测试。

>
